行业知识

• BSP (British Standard Pipe)，BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

• BSPP (British Standard Pipe Parallel (thread))，BSPP为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹，即G；

• BSPT (British Standard Taper Pipe Thread)，BSPT是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹，即ZG；

• BSPF (British Standard Pipe Fine Hand Taps)，BSPF为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。

• NPT(National (American) Pipe Thread)，NPT螺纹是美国制定的60度锥管螺纹标准，分为一般密封圆柱管螺纹（NPSC）和圆锥管螺纹（NPT）两类。

小知识：

1、BSP是英制管螺纹，不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。

BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。

BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP是不行的，*好再做详细确认。要不然漏油或者煤气什么的就麻烦大了。

2、螺纹G与螺纹BSPP一样，均为英制圆柱管螺纹代号 牙型角55度。

3、英制螺纹有几种？BSP螺纹的特点及表示法？

两种，BSPP(管螺纹)和BSPT(55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容)

4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用？

G螺纹与Rp螺纹都是55°圆柱管螺纹。只是组织(国别)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；

PF是日本的代号；

BSP、BSPP是英国的代号；

R、K是德国的代号(R是内螺纹、K是外螺纹)；

TPYБ是前苏联的代号；

Rp是ISO的代号。

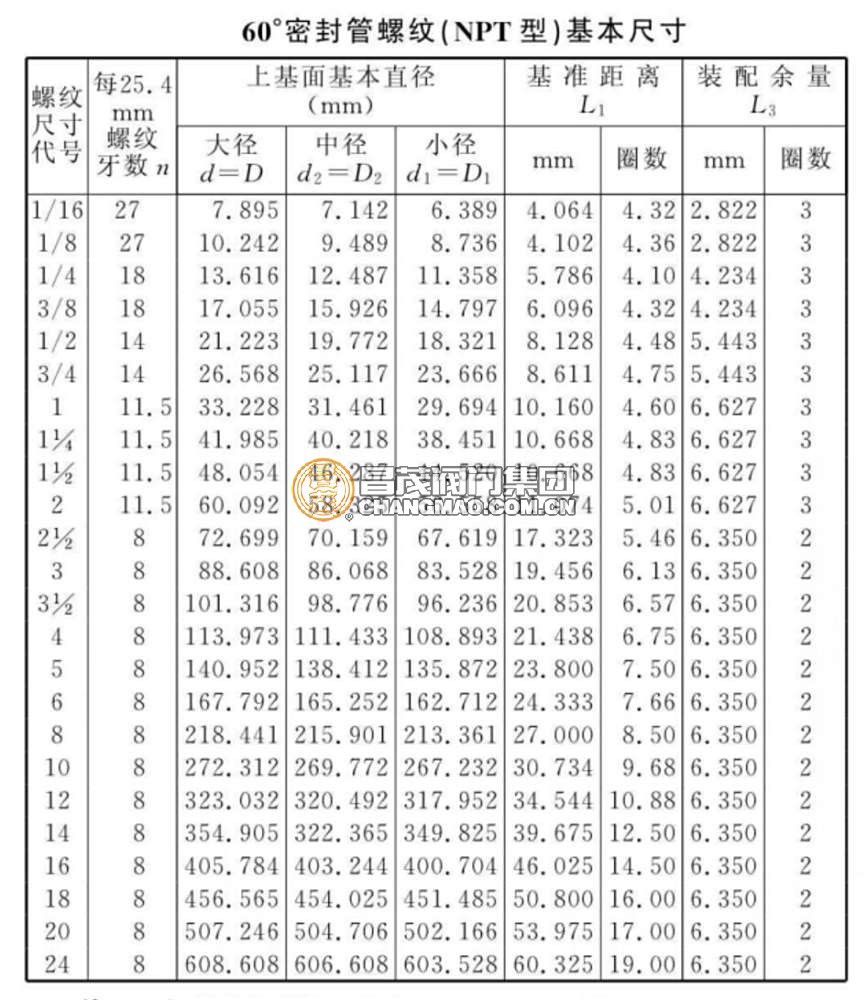

5、NPT，美制一般密封管螺纹的完整标记：螺纹特征代号、螺纹尺寸代号和旋向代号；

美制一般密封圆锥管螺纹的特征代号：NPT

美制一般密封圆柱内螺纹的特征代号：NPSC

例：尺寸代号为4，左旋一般美制一般圆锥管螺纹：

中国标准：NPT 4-LH

美国标准：4-8NPT-LH

尺寸代号为3，右旋一般美制一般圆柱管内螺纹：

中国标准：NPSC3
